AI怪盗图9月3日消息，除了22nm和14nm的3D晶体管工艺，Intel之后的几代工艺进展都落后于台积电了。目前的18A/18A-P工艺算是追平，而赶超台积电就要看1.4nm节点的14A工艺了。
Intel之前多次提到他们的14A工艺进展超预期，比18A节点还要顺利，但官方之前没给出具体说法。CFO David Zinsner最近才提到了D0缺陷密度这个关键指标，称14A之顺利是22nm工艺以来从未有过的表现。

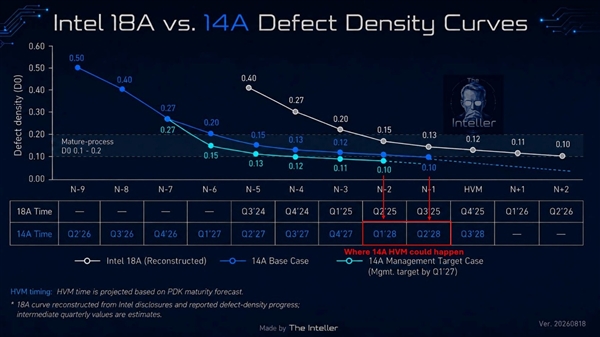

那14A工艺具体好到什么程度呢？网友The Inteller给出的资料上有更明确的说法：今年6月份14A工艺的缺陷密度已经达到D0 0.5的水平，目标是在2027年Q1季度做到D0 0.1-0.2。
D0密度直接决定了良率。以100mm²面积的小芯片为例，D0可以看作良率指标，0.1以下意味着90%以上的良率。而对于大芯片，D0的重要性更为突出——AI芯片面积通常在400-800mm²，D0小于0.1时才能做到65-75%的良率，而0.5的指标仅对应约10%的良率，完全不具备量产可行性。这也解释了为什么Intel将目标定在0.1-0.2之间，因为只有达到这个水平，14A工艺才能真正用于大算力芯片的商用代工。

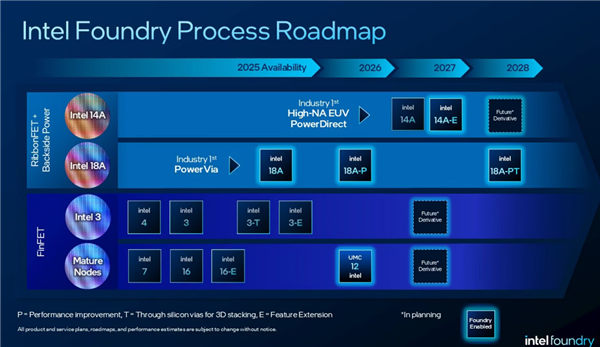

如果对比18A工艺的进展周期，14A工艺在进度上整体领先3-4个季度。也就是说，Intel之前表态提前一年量产14A工艺并非随口一说，而是有足够底气才做出的决定。从工艺节点命名规则来看，Intel的14A对应台积电的A14（1.4nm级），但两家在晶体管结构、互连材料等方面存在差异，真实的性能对比还需等待具体参数出炉。
按照这样的速度，14A工艺量产时间都不需要到2028年下半年，2028上半年甚至Q1季度都有可能。
这意味着什么？要知道同样是在等效1.4nm技术上，台积电的A14工艺规划在2028年下半年量产。Intel这次有希望做到比台积电提前半年甚至3个季度进入1.4nm时代。从代工竞争角度看，时间差就是核心竞争力——率先量产意味着更早获得客户订单、积累良率经验，形成正循环。
Intel对14A工艺的期望值也非常高。当前18A工艺主要是自用，而14A工艺除了自用还会重点对外提供代工服务，是Intel争取苹果、谷歌、Meta、亚马逊等大客户订单的核心一战。再配合自家的EMIB封装技术，只要技术稳定量产，订单自然不会缺席。不过需要指出的是，先进封装与先进制程的协同并非一蹴而就，Intel过去在代工服务上的客户信任度重建仍需时间。
只要14A工艺能做到这个时间差，Intel复兴代工业务真的有希望了。但竞争格局也在变化：台积电同步推进A16（1.6nm级）和A14，三星也在加速GAA工艺的量产。Intel能否将良率优势转化为市场份额，还要看2027-2028年的实际表现。
