Rain科技8月2日消息，AMD在Zen 6架构上预计引入LP低功耗核心，与标准Zen 6和高密度Zen 6c并列，InstLatX64今日披露了这种低功耗核心的更多细节。
这种低功耗核心并非从零设计，而是从过去几代Zen架构中各取一部分拼凑而成，堪称AMD有史以来最缝缝补补的核心方案。

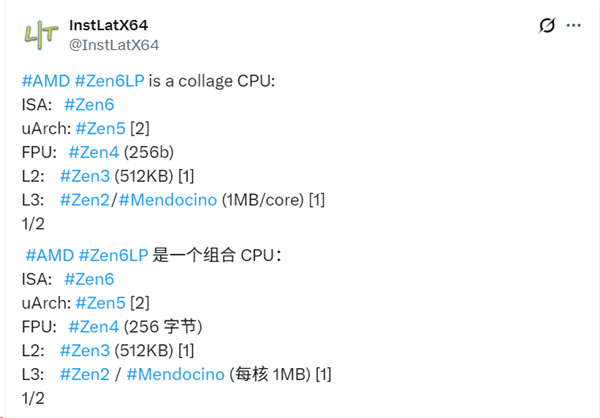

根据爆料，Zen 6 LP将融合五代架构的不同模块，指令集层面采用Zen 6 ISA，软件看到的特性和标准Zen 6核心完全一致，不会出现兼容性问题。
微架构层面采用Zen 5，分支预测器、调度器和执行引擎等内部模块基本沿用Zen 5的设计，而非更新的Zen 6。
浮点单元更进一步回退到Zen 4，这意味着AVX-512指令可能通过两路256位运算实现，而非原生512位数据通路。
缓存配置的缩水幅度更大，二级缓存回到Zen 3时代的每核心512KB，而非Zen 4以来的1MB。
三级缓存直接借用Zen 2 Mendocino移动APU的方案，每核心仅1MB，而标准Zen 2为每核心4MB。由于缓存占用芯片面积的比例相当高，大幅削减缓存显然是为了压缩芯片面积和降低功耗。
从工程角度看，这种拼凑设计的意图很明确，用已有的成熟模块快速组装出一颗低功耗核心，省去从零研发的时间和成本，同时在软件层面以标准Zen 6身份运行。这种设计思路虽然降低了研发成本，但也可能带来一些潜在问题，例如不同代际模块之间的协同效率、功耗管理的一致性等，需要AMD在微码和驱动层面进行精细调校。

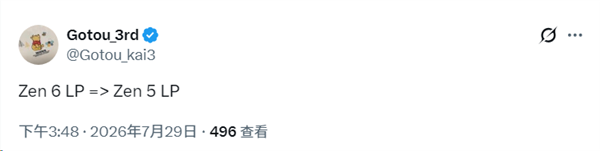

另一位Gotou_kai3则称，Zen 6 LP的性能有望追平甚至超过Zen 5c，考虑到缓存面积大幅缩减，Zen 6 LP在功耗和芯片面积效率上应该会有不错的表现。
如果这颗核心最终进入消费级产品，大概率出现在笔记本和掌机等设备上，桌面端用Zen 6c就够用了。
不过目前所有信息仍属爆料阶段，AMD官方尚未确认。对于消费者而言，这种低功耗核心如果出现在移动设备上，将有助于延长续航并降低发热，但性能表现仍需实际测试验证。同时，这种模块化设计也体现了AMD在芯片设计上的灵活性，未来可能扩展至更多产品线。
