随着全球对人工智能（AI）和高性能计算芯片的需求持续攀升，先进封装技术的重要性日益凸显。目前，市场对台积电的InFO CoWoS（Chip-on-Wafer-on-Substrate）先进封装产线的依赖达到了一个高峰期。
然而，这一局面也带来了挑战。台积电的CoWoS产能目前主要由NVIDIA、AMD以及各大云服务提供商等头部客户占据，这使得新客户在产能调度和获取方面面临巨大的灵活性限制。
为了应对这一供应瓶颈，其他主要的芯片制造商已开始积极探索和布局多元化的封装技术路线。值得注意的是，包括苹果和高通在内的多家科技巨头，在其近期发布的招聘信息中，明确提出了对Intel EMIB（Embedded Multi-die Interconnect Bridge）和Foveros等先进封装技术的经验要求。

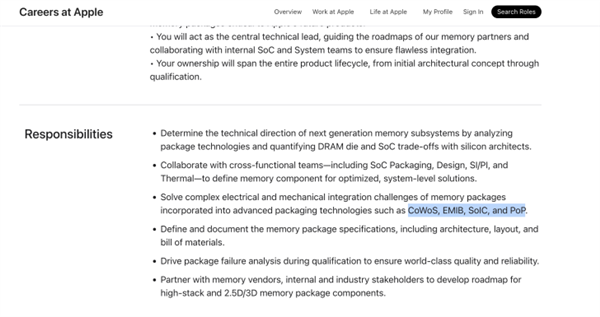

例如，苹果公司在招聘DRAM封装工程师时，明确要求候选人熟悉CoWoS、EMIB、SoIC（System-on-Integrated-Chip）以及PoP（Package-on-Package）等多种先进封装技术。这表明苹果正在积极评估不同供应商的封装能力，以期实现更灵活的供应链管理。

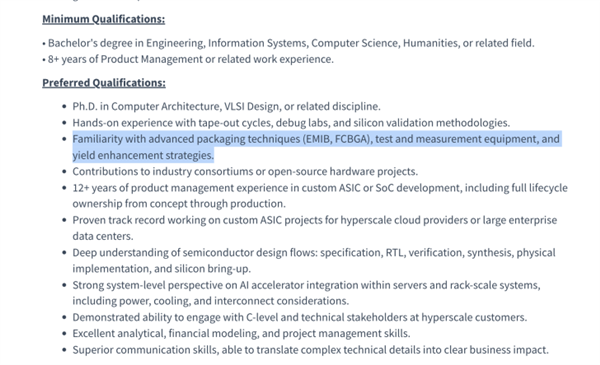

与此同时，高通在其资料中心事业部的产品管理主管职位描述中，也将Intel EMIB列为一项重要的专业技能要求。这显示出高通也在为其未来的数据中心产品寻求除台积电之外的先进封装解决方案。

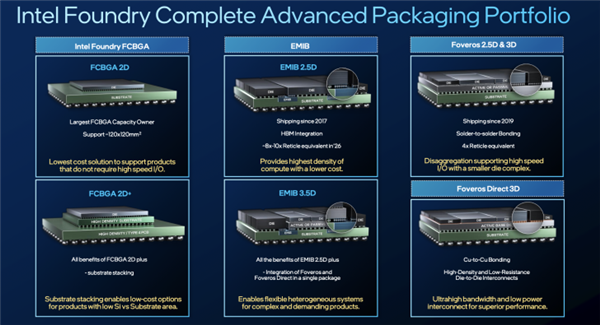

Intel方面，其CEO及高层此前已多次强调，公司的Foveros和EMIB等先进封装技术已成功吸引了众多客户的关注，并且具备实现大规模量产的实力。Intel积极推广其多元化的封装组合，意在打破单一供应商的格局。

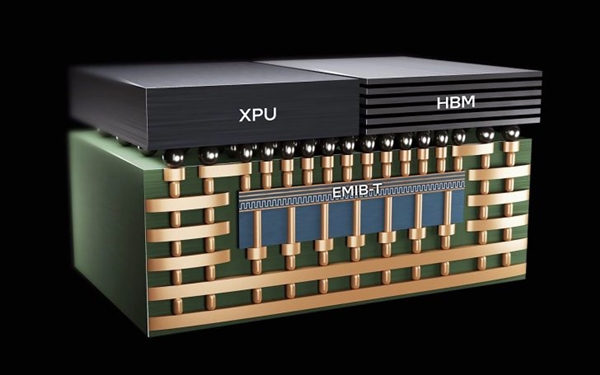

从技术层面分析，Intel的EMIB技术是一种2.5D先进封装，它通过嵌入式的硅桥将多颗芯片在水平方向上进行高度整合。相比于传统的大型硅中介层，EMIB的优势在于能够降低成本，并提供良好的散热性能，适用于需要横向芯片互联的场景。
而Foveros技术则是一种3D垂直堆叠封装，它利用硅通孔（TSV）实现不同特性的裸片（die）在垂直方向上的堆叠。这种技术特别适合于混合不同制程节点的芯片，能够实现更高的集成密度和更高的能效。Intel的Meteor Lake、Arrow Lake以及Lunar Lake等处理器产品线均采用了Foveros技术。
对比来看，台积电的CoWoS技术是一种2.5D先进封装，其核心在于使用大型硅中介层来连接多颗芯片，并且能够支持高带宽内存（HBM）的堆叠。CoWoS是当前AI GPU领域的主流封装解决方案，其优势在于技术成熟度高、封测规模庞大，能够满足大规模AI集群的算力需求。
市场分析人士认为，苹果和高通明确将Intel的封装技术纳入考量，是半导体行业寻求供应链多元化布局的一个重要信号。这预示着未来先进封装领域可能不再是台积电CoWoS一家独大，而是逐渐走向“双供应模式”，甚至更加多元化的生态系统，以更好地应对日益增长的市场需求和潜在的供应链风险。
