Rain科技8月1日消息，半导体工艺进入5nm节点之后，EUV光刻机已成为不可绕开的关键设备。目前，全球仅有荷兰ASML公司能够生产这种尖端装备，但其背后依赖的核心技术之一——EUV镜头，完全源自德国。
无论是DUV还是EUV光刻，三大核心技术主要包括光源、物镜（光学镜头）及工件台。ASML本质上是一家系统集成商，它将全球顶尖技术整合在一起：EUV光源技术来自其收购的美国公司Cymer，物镜则来自卡尔蔡司，工件台则由ASML联合欧洲多家厂商共同开发。
三个核心部件中，物镜的技术难度无疑位居前列。全球能够制造高精度光刻物镜的国家屈指可数，且几乎都是光学技术强国。例如，日本能够自主研发DUV光刻机（代表企业为佳能与尼康），正是基于其上百年的光学积累。
ASML的EUV物镜来自另一个光学技术强国——德国。卡尔蔡司在这一领域同样拥有百年积淀。目前，EUV光刻机正从第一代NA 0.33向NA 0.55过渡。数值孔径越高，分辨率就越高，升级后关键尺寸精度可从13nm提升至8nm（作为对比，DUV的关键尺寸精度在38nm级别）。值得一提的是，NA的进一步提升也将带来更严苛的工艺挑战，目前业界正在探索NA 1.0甚至更高的可能性。

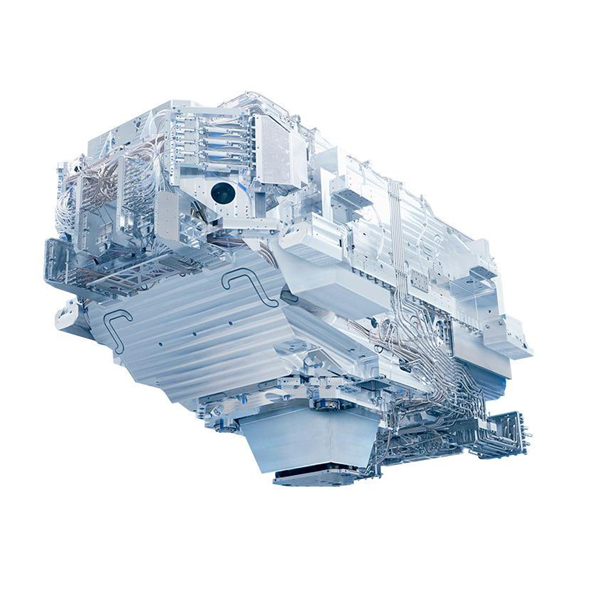

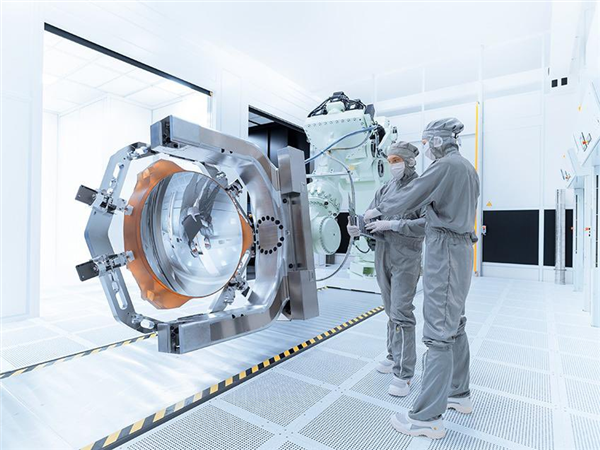

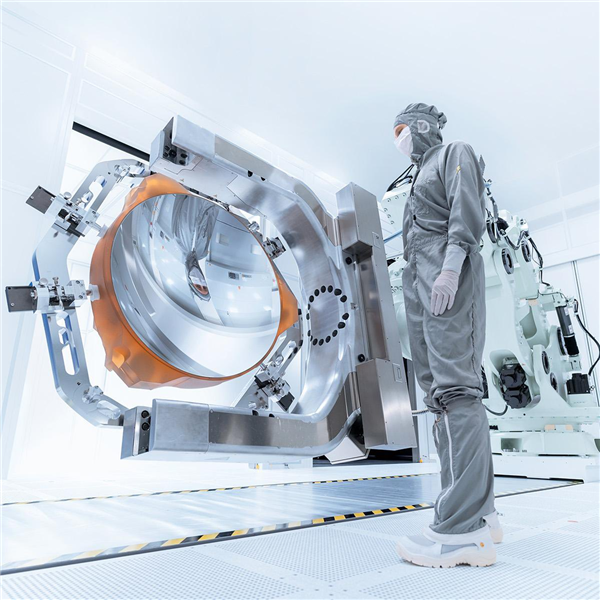

研发生产EUV物镜的过程极为复杂。物镜并非一面镜子，而是由多个镜片组成的精密光学系统，整个光学系统包含40000个零部件，总重量达12吨。蔡司在制造这些镜头时，需要将数十个镜片精确对准并固定，任何微小的偏差都会导致成像质量下降。

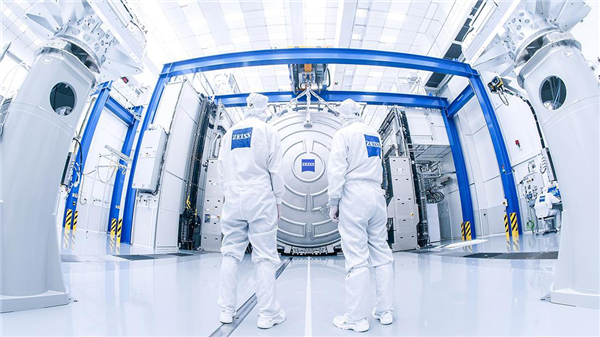

制造这些镜头的设备主要位于德国，设备本身重达150吨，加工区域是一个5m×5m×10m的巨大真空腔。加工周期长达3个月，因为对平整度的要求极为夸张——需要将镜面磨平到等效于太平洋面积那么大、平面偏差仅1mm的水平。这种极端精度背后，是材料科学、精密机械和测量技术的综合体现。
说到这一点，德国这方面的宣传能力显然不如日本。如果是日本造出了EUV镜头，恐怕早已塑造出“镜头仙人”的传奇，大肆宣传手工打磨的镜头平整度如何精妙。但事实上，蔡司的镜片加工主要依靠高精度数控机床与测量反馈系统，而非纯手工操作。
不过，EUV镜头的发展极限尚未到来。未来NA可提升至1.0左右，届时关键尺寸的光刻精度可达6nm，才会真正逼近物理极限——相当于正负24个原子的厚度。这意味着，除了镜头本身，光源功率、光刻胶性能以及掩模技术都需要同步突破，才能实现批量生产。
掌握了这种杀手锏技术后，德国近年来也开始讨论如何“卡别国脖子”。但值得注意的是，这类高精密光学组件是高度定制化的，主要供给ASML配套使用，因此如果限制出口，卡住的实际上是ASML的供应链。历史上，相关设备受《瓦森纳协定》限制，从未向某个东方大国出口过。该大国自行研发的DUV/EUV光刻机，只能依赖自研或从其他途径获得的镜头。目前，中国在光刻机物镜领域已有多家科研机构和企业展开攻关，但与蔡司的差距仍然明显，尤其是在极紫外波段的多层膜反射镜和超高精度面形检测方面。
从全球竞争格局看，EUV光刻机已成为半导体制造的核心制高点。ASML凭借台积电、三星和英特尔等客户的订单持续迭代，而蔡司作为唯一的EUV物镜供应商，其地位在短期内难以被撼动。对于后发国家而言，要想在高端光刻领域取得突破，不仅需要巨额资金投入，更需要长期的光学基础研究积累和精密制造产业链支撑。
